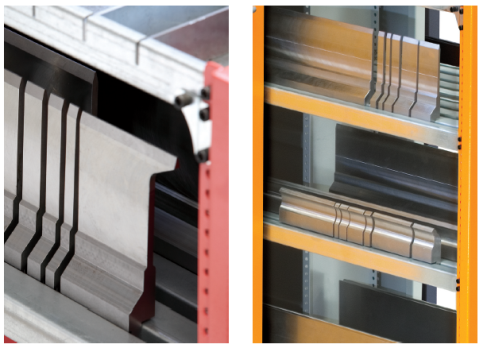

Abkantwerkzeugkasten für Trumpf-, Wila- oder Bystronic Abkantwerkzeuge
mit 3, 4 oder 5 vertikalen Auszügen
- Sicherer, freier und einfacher Zugang auf die Werkzeuge von beiden Seiten
- Unterteilte Ablagefächer für kleine Teile intergriert in Gehäuseoberteil der Auszüge
- Flexibles Montagesystem für die Matrizen- und Stempelaufnahmen in 15mm Raster
- Ausnehmungen für Stapler zum Transport im Leerzusatnd
- Max. Belastung pro Aufnahme: 75kg
- Max. Belastung pro Auszug: 225kg
Werkzeugschrank GWS-5VT-WTB/AB
mit fünf Vertikalauszügen
Bestehend aus:
- Stabilem Gehäuse zur Aufnahme der Auszüge
Farbe Grau RAL 7040
- MDF-Holzauflage
- 5 Stk. vertikalen Auszügen auf stabilen Rollen
Farbe Blau RAL 5012
- 8 Stk. Matrizenaufnahmen
Speichervolumen pro Aufnahme:
Nutzlänge: 1.265mm
Nutzbreite: 185mm
Anzahl Aufnahmereihen: 3
Gesamte Speicherlänge je nach Werkzeugbreite:
10.120 - 30.360mm
- 7 Stk. Stempelaufnahmen
- Speichervolumen pro Aufnahme:
Nutzlänge: 1.265mm
Nutzbreite: 185mm
Anzahl Aufnahmereihen: 2
Gesamte Speicherlänge je nach Werkzeugbreite:
10.120 - 30.360mm

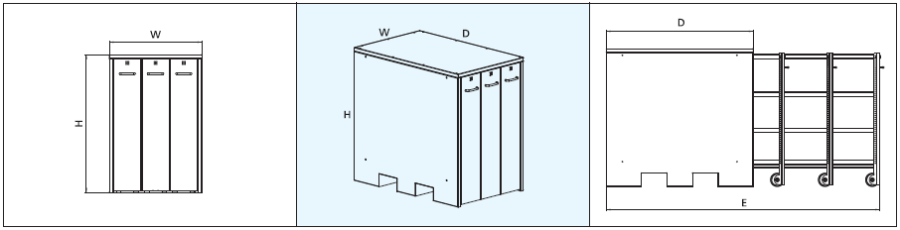

Höhe H: 1.247mm
Breite W: 1.120mm
Tiefe D: 1.369mm
Auszug E: 2.320mm
Werkzeugschrank GWS-4VT-WTB/AB
mit vier Vertikalauszügen
Bestehend aus:
- Stabilem Gehäuse zur Aufnahme der Auszüge
Farbe Grau RAL 7040
- MDF-Holzauflage
- 4 Stk. vertikalen Auszügen auf stabilen Rollen
Farbe Blau RAL 5012
- 6 Stk. Matrizenaufnahmen
Speichervolumen pro Aufnahme:
Nutzlänge: 1.265mm
Nutzbreite: 185mm
Anzahl Aufnahmereihen: 3
Gesamte Speicherlänge je nach Werkzeugbreite und Werkzeuggewicht:
7.590 - 22.770mm
- 6 Stk. Stempelaufnahmen
- Speichervolumen pro Aufnahme:
Nutzlänge: 1.265mm
Nutzbreite: 185mm
Anzahl Aufnahmereihen: 2
Gesamte Speicherlänge je nach Werkzeugbreite:
7.590 - 15.180mm
Höhe H: 1.247mm
Breite W: 908mm
Tiefe D: 1.369mm
Auszug E: 2.320mm
Werkzeugschrank GWS-3VT-WTB/AB
mit drei Vertikalauszügen
Bestehend aus:
- Stabilem Gehäuse zur Aufnahme der Auszüge
Farbe Grau RAL 7040
- MDF-Holzauflage
- 3 Stk. vertikalen Auszügen auf stabilen Rollen
Farbe Blau RAL 5012
- 5 Stk. Matrizenaufnahmen
Speichervolumen pro Aufnahme:
Nutzlänge: 1.265mm
Nutzbreite: 185mm
Anzahl Aufnahmereihen: 3
Gesamte Speicherlänge je nach Werkzeugbreite und Werkzeuggewicht:
6.325 - 18.975mm
- 4 Stk. Stempelaufnahmen
- Speichervolumen pro Aufnahme:
Nutzlänge: 1.265mm
Nutzbreite: 185mm
Anzahl Aufnahmereihen: 2
Gesamte Speicherlänge je nach Werkzeugbreite:
5.060 - 10.120mm
Höhe H: 1.247mm
Breite W: 696mm
Tiefe D: 1.369mm
Auszug E: 2.320mm

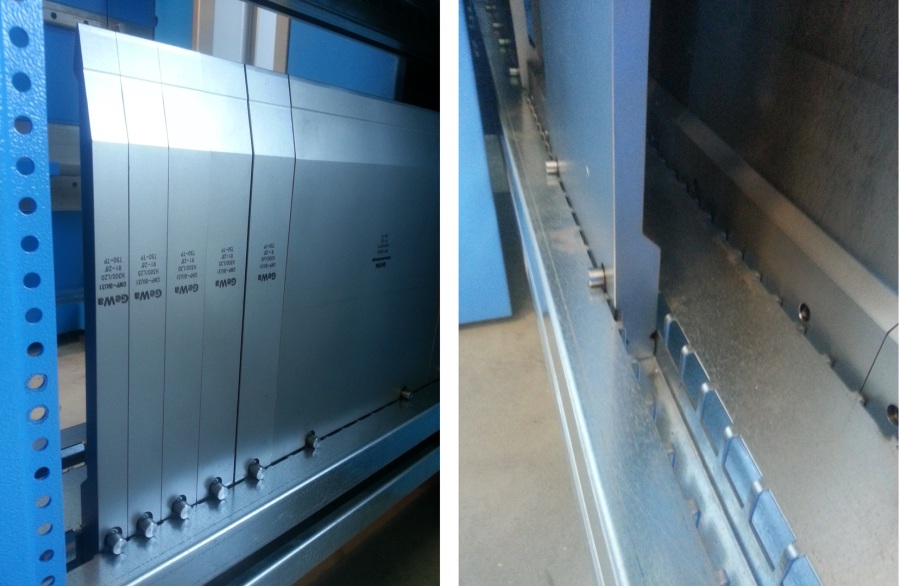

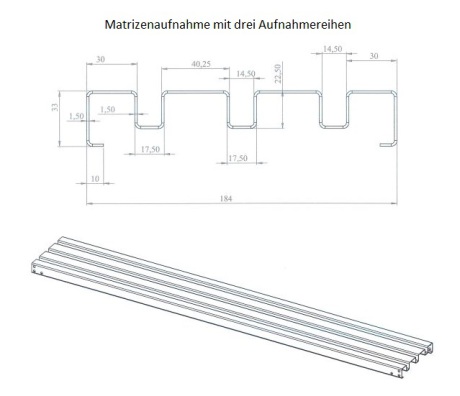

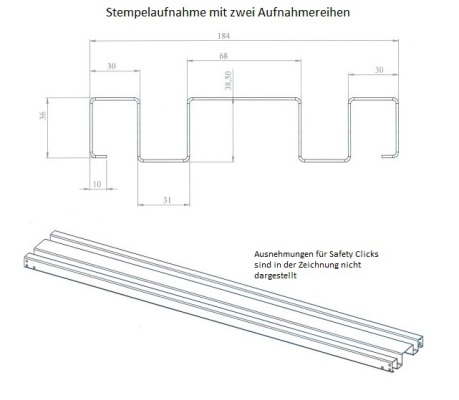

Detail Werkzeugaufnahmen
