Active-Bend und Active-Bend-Plus Matrizen

Biegewangen-Matrizen für verzugfreies Kanten

Beim Kanten wird das Blech gleichmäßig auf die Biegewangen angedrückt, wobei es zwischen Werkzeug und Werkstück nahezu keine Relativbewegung gibt.

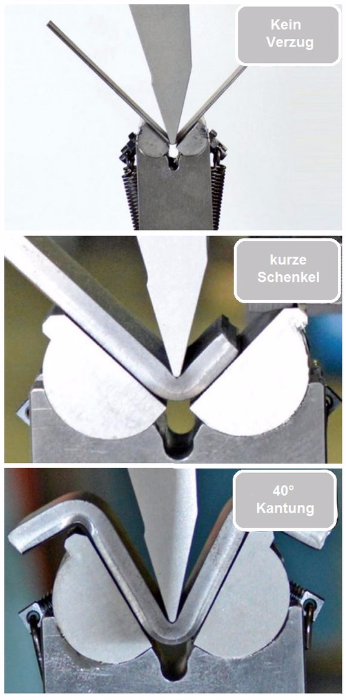

Folgende Vorteile bieten Active-Bend Matrizen

  • Ausnehmungen und Bohrungen auch nah an der Biegekante ohne Verformung
  • Kürzeste Schenkel sind herstellbar
  • 40°-Präzisionskantung -> ideal bei spitz zulaufenden Teilen
  • mit Standardmatrizen kombinierbar
  • bei foliertem Blech keine Beschädigung der Folie
  • Riffelbleche und Tränenbleche ohne Beschädigung der Sichtfläche
  • keine Kontaminierung der Werkzeuge bei verzinkten Blechen oder Aluminium
  • geeignet für variable Materialdicke, weniger Werkzeugwechsel



Folgende zusätzlichen Vorteile bieten Active-Bend-Plus Matrizen:

  • Biegewangen in PU-Ausführung
  • Abdruckfreies Kanten

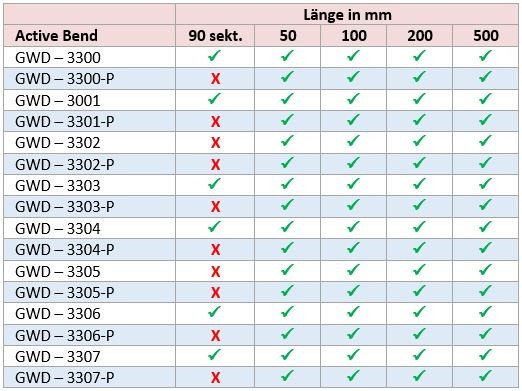

Werkzeugteilung

Die möglichen Teilstücke sind je nach Typ wie folgt:

  • 50mm
  • 100mm
  • 200mm
  • 500mm
  • 90mm sektioniert in 15/20/25/30mm

Typenübersicht Biegewangen-Matrizen

Trumpf/Wila - Aufnahme

Active-Bend

Active-Bend-Plus

Amada - Aufnahme

Active-Bend

Active-Bend-Plus
